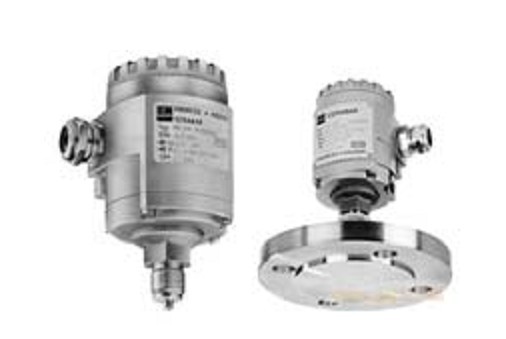

通用型压力变送器
                 IP65
                                                 PE系列

原理，结构
基于陶瓷电容技术，当加在陶瓷电容上的压力增大时，电容值增相应增
大，电容值 正比于压力值。

特点
过载能力强，稳定性好，每年优于0.1%的满量程，抗干扰能力强，极高的
精度及重复性,可达0.1、0.2、0.5级 ，陶瓷测量界面抗腐蚀性好。齐平膜
型可用于粘性介质。可在现场调节零点、满量程。带有LED显示。

应用
气液两用型，可用于液压及气动系统。适用于以下行业：
钢铁行业/   机械设备/ 空气压缩工业/ 制冷及空调/ 起重及传输系统

技术参数
●量程             详见下表                                ●温度影响：          ＜±0.02%FS/K
●精度等级:          0.1%, 0.2%，0.5% 可选                  ●温度影响：          ＜±0.02%FS/K

●线性度:           ±0.2%或±0.5%                         ●响应时间:          <5ms(10%到90%量程）
●迟滞:            ≤±0.01% 满量程                         ●工作电压:          10…36V DC

●重复性:           ≤±0.1%量程                            ●负载电阻:          ≤1K?

●稳定性:           优于每年0.01%                           ●电流消耗:          信号电流（二线式），8mA  （三线式）
●环境温度:          -30…85℃                             ●防护等级:          IP65

●介质温度:          -30…80℃                             ●外壳材料:          模压铸铝

●存储温度：          -30…85℃

量程代码

标准量程代码表1 (相对压力）                                         标准量程代码表2 (绝对压力）
   标准量程         代码             标准量程         代码            标准量程          代码            标准量程      代码
 -20…20m bar    N0.02         0…1  bar       P1           0…1  bar      A1            0…70 bar  A70

 -40…40m bar    N0.04         0…2  bar       P2           0…2  bar      A2            0…100 bar A100

 -70…70m bar    N0.07         0…3.5 bar     P3.5          0…3.5 bar     A3.5          0…150 bar A150

-100…100m bar   N0.1          0…5  bar       P5           0…5  bar      A5            0…175 bar A175

-200…200m bar   N0.2          0…7  bar       P7           0…7  bar      A7            0…200 bar A200

-350…350m bar   N0.35         0…10  bar     P10           0…10 bar      A10           0…275 bar A275

  -1…0 bar       N0           0…20 bar      P20           0…20 bar      A20           0…300 bar A300

  -1…1  bar      N1           0…35 bar      P35           0…35 bar      A35

  -1…3  bar      N3           0…70 bar      P70

  -1…24 bar     N24           0…100 bar     P100

  0…10 mbar      P1           0…150 bar     P150        注1：1bar=1.02kg/cm2=0.1Mpa

  0…40 mbar      P2           0…175 bar     P175        注2：若所需量程不在标准列表中，请在订货时注明，可按客户要求
 0…100 mbar     P3.5          0…200 bar     P200        标定。 例如 需量程0…25 bar产品，可将量程代码写为P25

 0…200 mbar      P5           0…275 bar     P275

 0…350 mbar      P7           0…300 bar     P300

 0…750 m bar    P10           0…600 bar     P600
