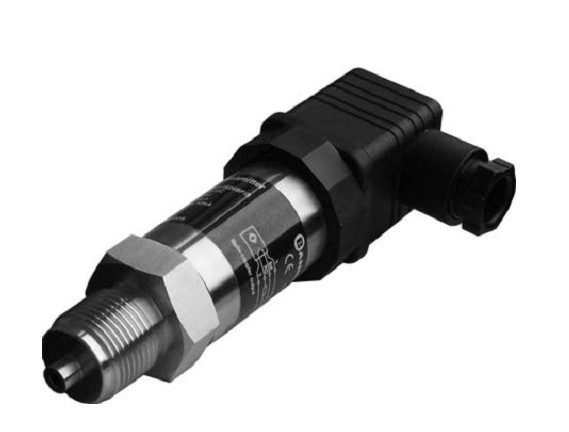

通用压力变送器
IP65
KAP10系列
原理，结构
紧凑型扩散硅式压力变送器,OEM客户最佳选择
特点
宽广使用温区，结构紧凑，适用较恶劣环境，高可靠性。
量程广（0…600bar)，可用于测量表压、绝压。
适合于机械设备、液压气动装置、机车、压力控制
技术参数
●测量范围 见量程代码
●过载范围 ≤10bar, 4×;≤600bar, 2×;
●精度 0.1%, 0.2%, 0.5%
●线性度 ±0.2%
●重复性 ≤±0.1FS
●稳定性 优于每年0.01%量程
●温度影响 ＜±0.02%FS/K
●响应时间 <1ms(10...90%FS）
●供电 10…30V DC （3-wire 14…30V）
●负载 ≥10K?(0..10V）,≥5K?(1..5V）
≤(UB-10)V/ 0.02A (4…20mA)
●能量消耗 信号电流(2-wire)，8mA （3-wire）
接线图 ●电气保护 过载/反相保护
●环境温度 -30…85℃
●介质温度 -25…80℃
●储存温度 -30…100℃
4...20mA ●防护等级 IP65
●外壳材质 不锈钢 304
●接液材质 不锈钢 316L
1
L+ ●密封 氟素橡胶
3
0...5V ●重量 0.10kg
2 L- ●电气连接 赫斯曼接头
标准量程代码表(单位bar) 标准量程代码表(单位psi)
标准量程 表压代码 绝压代码 标准量程 表压代码 绝压代码
0…10mbar GB0,01 AB0,01 0…0.15psi GP0.15 AP0.15
0…40mbar GB0,04 AB0,04 0…0.6psi GP0.6 AP0.6
0…60mbar GB0,06 AB0,06 0…1psi GP1 AP1
0…100mbar GB0,1 AB0,1 0…1.5psi GP1.5 AP1.5
0…400mbar GB0,4 AB0,4 0…6psi GP6 AP6
0…600mbar GB0,6 AB0,6 0…10psi GP10 AP10
0…1bar GB1 AB1 0…15psi GP15 AP15
0…2.5bar GB2.5 AB2.5 0…50psi GP50 AP50
0…4bar GB4 AB4 0…75psi GP75 AP75
0…6bar GB6 AB6 0…100psi GP100 AP100
0…10bar GB10 AB10 0…200psi GP200 AP200
0…20bar GB20 AB20 0…300psi GP300 AP300
0…40bar GB40 AB40 0…500psi GP500 AP500
0…60bar GB60 AB60 0…750psi GP750 AP750
0…100bar GB100 AB100 0…1000psi GP1000 AP1000
0…160bar GB160 AB160 0…2000psi GP2000 AP2000
0…250bar GB200 AB200 0…4000psi GP4000 AP4000
0…400bar GB350 AB350 0…7000psi GP7000 AP7000
0…600bar GB351 AB351 0…10000psi GP10000 AP10000
注：若所需量程不在标准列表中， 请在订货时注明，可按客户要求标定。 例如所需量程：表压0…25 bar ，可将量程代码
写为GB25
|
