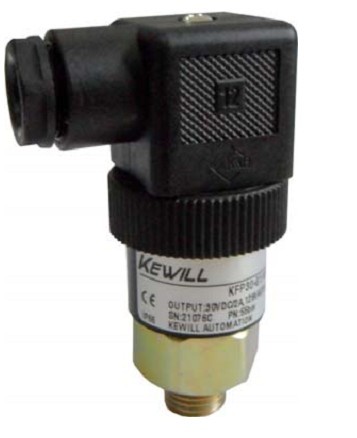

薄膜式/柱塞式 压力开关
                 IP65
                                               KFP30 系列

原理，结构
内置柱塞与精密弹簧相连当压力变化时，弹簧伸缩量发生相应变化，当压力
达到设定值时，会触发预设的机械结构并发出开关信号

特点
结构紧凑，采用DIN标准插头,接线极其方便,测量范围广（0..400bar)，过载
能力高（可高达：1230 bar)，高重复性，具有常开或常闭触点，接点镀金,
触点容量大。可用于：水、油、气体压力的测量。

应用
气液两用型，工业自动化/      机械设备/ 空气压缩工业/ 制冷及空调

参数表
 接口材质           型号           最大允许压力       损坏压力        设定范围         误差            固定迟滞           重量
                                (bar)       (bar)      （bar）      （bar）           （bar）        （kg）
             KFP30-02,5M…        25         55        0.2…2.5
   铜         KFP30-005M…         25         55        0.8…5.0              10％…20%设定值（常规）
             KFP30-012M…         25         55         1…12
             KFP30-050S…        200         900        5…50      3%设定值                          0.1
                                                                           25%…35%设定值（可选）
             KFP30-100S…        300         900       10…100
   钢
             KFP30-200S…        300         900       20…200
                                                                            1%…5%设定值（可选）
             KFP30-400S…        500        1230       50…400
注：1bar=1.02kg/cm2=0.1Mpa

技术参数                                                       尺寸图
●测量范围:          详见参数表
●精确度:           3%设定值
●迟滞:            10％…20%设定值（25%…35%，1%…5%可选）
●接线方式：          B12 标准接插头
●输出:            常开+常闭 接点镀金
                ≤ DC 42V , 　 1A
                ≤ DC 115V , 0.15A
                ≤ AC 42V , 　 3A
                ≤ AC 125V , 3A
                ≤ AC 250V , 0.5A
●介质温度:          -20…80℃
●防护等级：          IP65
●材质：            膜片式（≤12bar)： NBR
                柱塞式 (>12bar)： 钢制活塞带有NBR密封
                过程连接：镀锌钢/不锈钢/铜
                外壳： 工程塑料

接线图
