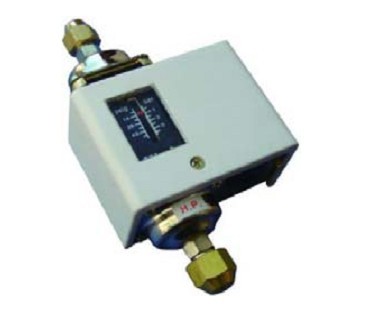

波纹管式压差开关
                IP54
                                           KBP20系列

原理，结构
KBP20系列压差开关内置波纹管和机械机构，当系统压力上升
或下降时，相应的调节弹簧和波纹钢产生伸张或收缩位移，通
过杠杆推动开关动作，切断或接通控制回路。

特点
结构紧凑，测量范围广（0…6bar)，高重复性, 迟滞可调，接点
镀银。

应用
可用于：水、油、气体压力的测量。

参数表
             调节范围       可调迟滞     设定误差     耐压
    型号
               (bar)      (bar)    (bar)  (bar)    技术参数

 KBP10-02M12  0.3…2     0.3…0.6    ±0.2    5       ●测量范围： 详见下表

 KBP10-04M12 0.1…1.5      0.3      ±0.2    5       ●迟滞：       详见下表
 KBP10-06M12 0.5…3.5     0.5…1     ±0.3    15      ●误差:       详见下表

 KBP10-10M12   1…6       0.5…1     ±0.3    33      ●输出:       常开＋常闭接点镀银

                                                              ≤ DC 42V , 　3A

                                                              ≤ AC 125V , 8.5A

                                                              ≤ AC 250V , 4.5A

                                                   ●介质温度:     -45…120℃
                                                   ●防护等级：  IP54

接线图                                                ●接线方式:     端子接线

                                                   ●接口螺纹：  M12×1.25

                                                   ●材料:       触液部分：黄铜镀镍

                                                              外壳：     NBR

                                                   尺寸图

     3        1       5

适用介质

             水         气

             油

选型表

  KBP20-     02     M12             详述

   KBP20-                 KBP20系列波纹管式压差开关

              01          可调范围：0.3…2bar

              02          可调范围：0.1…1.5bar

              03          可调范围：0.5…3.5bar

              04          可调范围：1…6bar

                    M12  接口外螺纹 M12×1.25

注：1bar=1.02kg/cm2=0.1Mpa
