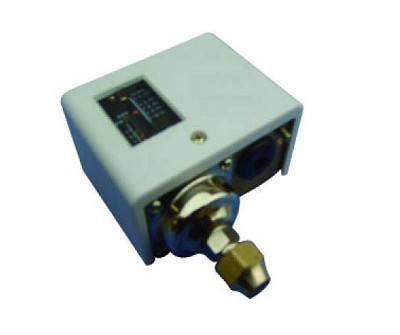

波纹管式压力开关
                IP54
                                            KBP10系列

原理，结构
KBP10系列压力开关内置波纹管和机械机构，当系统压力上升
或下降时，相应的调节弹簧和波纹钢产生伸张或收缩位移，通
过杠杆推动开关动作，切断或接通控制回路。

特点
结构紧凑，测量范围广（0…30bar)，高重复性, 迟滞可调，接
点镀银。

应用
可用于：水、油、气体压力的测量。

参数表

             调节范围       可调迟滞      设定误差  重复性
    型号
               (bar)      (bar)    (bar)  (bar)    技术参数

 KBP10-02M12   0…2       0.2…1     ±0.2   0.08     ●测量范围： 详见下表

 KBP10-04M12   0…4       0.3…1.2   ±0.2   0.08     ●迟滞：       详见下表
 KBP10-06M12   0…6       0.4…1.5   ±0.3    0.1     ●误差:       详见下表

 KBP10-10M12  0…10       0.5…2     ±0.3    0.1     ●输出:       常开＋常闭接点镀银

 KBP10-12M12  5…12       0.1…4     ±0.5    0.2                ≤ DC 42V , 　3A

 KBP10-16M12  5…16       0.1…4     ±1.0   0.25                ≤ AC 125V , 8.5A

 KBP10-20M12  5…20       0.1…4     ±1.0   0.35                ≤ AC 250V , 4.5A

 KBP10-30M12  5…30       0.2…0.8   ±1.5    0.5     ●介质温度:     -30…100℃
                                                   ●防护等级：  IP54

接线图                                                ●接线方式:     端子接线

                                                   ●接口螺纹：  M12×1.25

                                                   ●材料:       触液部分：黄铜镀镍

                                                              外壳：     NBR

                                                   尺寸图

     3        1        5

适用介质

             水         气

             油

选型表

  KBP10-     02     M12             详述

   KBP10-                 KBP10系列波纹管式压力开关

              02          可调范围：0…2bar

              04          可调范围：0…4bar

              06          可调范围：0…6bar

              10          可调范围：0…10bar

              12          可调范围：5…12bar

              16          可调范围：5…16bar

              20          可调范围：5…20bar

              30          可调范围：5…30bar

                    M12   接口外螺纹 M12×1.25

注：1bar=1.02kg/cm2=0.1Mpa
