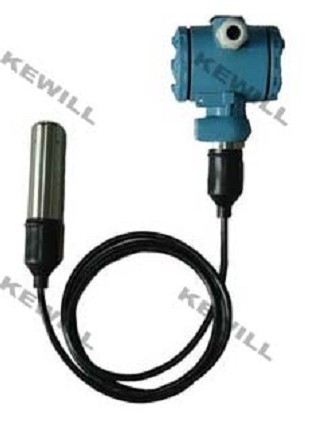

投入式静压液位变送器
              IP68
                                        LV50系列

                                            原理，结构
                                            基于扩散硅原理，全不锈钢外壳，防水型设计。用于液位测量或其它测压
                                           场合

                                            特点
                                            结构紧凑, 一体式设计，可将所有电路均包含在探头中。防护等级IP68，
                                            抗腐蚀，最深可浸入300m水中，聚四氟乙烯电缆，防雷击设计

                                            应用
                                            工业现场液位测量与控制 船舶及航海系统 水文测量与监控 城市及供水
                                            水库大坝水位测量 循环水及污水处理系统

                                            技术参数
                                            ●介质温度:       -25…80℃
                                            ●精度等级:       0.2%

                                            ●压力过载        标定液位值2倍

                                            ●电缆材料        PUR  （聚四氟乙烯可选）
接线图                                         ●稳定性:        优于每年0.2%FS

                                            ●温度影响：       ＜±0.02%FS/K

                                            ●响应时间:       <1ms(10%到90%量程）
                                            ●工作电压:       12…36V DC

                                            ●负载电阻:       0~750?

                                            ●电流消耗:       与信号电流相同

                                            ●电气保护:       反极，过载，短路保护
                                            ●防护等级:       IP68

                                            ●外壳材料:       不锈钢 316L

                                            ●输出信号：       4~20mA或1-5V（可加Hart通讯协议）

          例：4 -- 20mA 输出接线图                 探头部分尺寸图

选型表

   LV50-    10    K12     K      A      1                      详述

   LV50-                                    LV50系列投入式液位变送器(智能型4~20mA ）

   LV50H-                                   LV50系列投入式液位变送器(智能型4~20mA+Hart通讯）

    量程       10                             量程大小：单位为米（M）

    投入电缆长度         K12                      投入电缆长度：单位为米（M）

                          K                 探头材质：316L不锈钢
         探头材质
                          P                 探头材质：PTEF聚四氟乙烯

                                 A          壳体螺孔固定

           安装固定方式                B          M20 螺纹连接固定

                                 C          指定法兰规格固定

                                        1   直接复线式

                                        2  标准接线单元型
              出线方式与显示
                                        3  增配LED数码显示型

                                        4  增配LCD液晶显示型
