通用型液位开关
               IP65
                                          LV系列

                                             原理，结构
                                             LV系列产品为开关量输出型。 液位上升或下降时，带动不锈钢磁性浮球
                                             （浮块）上下移动，至报警位置及时报警输出。

                                             特点
                                             使用寿命长，可用于对液位的限位监控。可提供多球多点监控，实现上下
                                             限报警。

                                             应用
                                             用于密度≥0.75g/cm3的液位测量

                                             尺寸图

技术参数
●最大压力：        50 bar

●介质温度：        最大130℃

●介质密度：        ≥0.75g/cm3

●输出           触点类型:  干簧管开关

              触点容量:  250VAC, 0.5A

              输出:    常开/常闭 可选

●防护等级：        IP65
●接线方式:        端子接线

●材料:          316L不锈钢

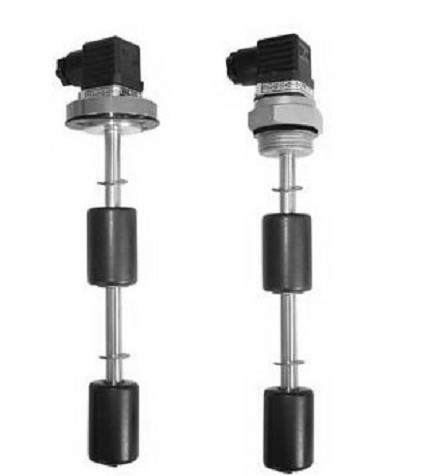

                                                   螺纹连接型               法兰连接型
产品最多可带浮球数

   有效长度 L       250mm      500mm     750mm     1000mm    1250mm    1500mm

   最多浮球数量         2          3         4         4         4          4

选型表

    LV-     500     O      1         G                           详述

    LV-                                      LV系列浮球式液位开关

            250                              测量范围 250mm

            500                              测量范围 500mm

            750                              测量范围 750mm
  测量范围
            1000                             测量范围 1000mm

            1250                             测量范围 1250mm

            1500                             测量范围 1500mm

             X                               测量范围 X=客户要求定制

                    O                        开关量常开输出型 Normally open
      信号类型
                    C                        开关量常闭输出型 Normally closed

                           1                 浮球数：1个

                           2                 浮球数：2个
          浮球数
                           3                 浮球数：3个

                           4                 浮球数：4个

                                     G       螺纹连接G2
            连接方式
                                     F       法兰连接DN50法兰

注：可定制多球型，订货时请注明浮球数、各浮球位置尺寸
