耐高压一体化孔板流量计
            IP65&IP68
                                            FO系列

原理，结构

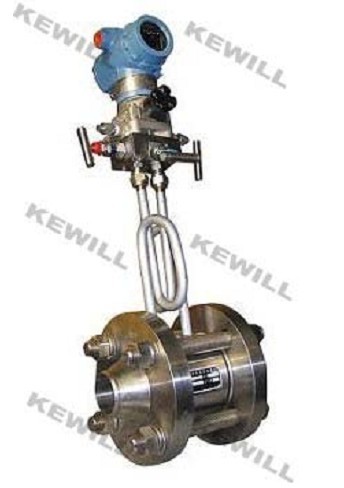

FO系列一体化孔板流量计是将标准孔板与多参数差压变送器（或差压变送器
、温度变送器及压力变送器）配套组成的高量程比差压流量装置，标准孔板
节流装置是基于伯努利流体连续方程原理而工作的节流装置，可与各种差压
变送器、差压计及流量积算仪或开方器组成流量测量控制系统。

特点
可与各种差压变送器、差压计及流量积算仪或开方器组成流量测量控制系统

应用
可测量气体、蒸汽、液体的流量，广泛应用于石油、化工、冶金、电力、供
热、供水等领域的过程控制和测量

技术参数
●公称通径（mm）     DN6～DN1200

              特殊规格可定制                                ●供电电源：     AC220V 、DC24V

●测量精度：        ±1%                                    ●防护等级：     IP65  （特殊订制IP68）
●量程比：         1:10，1:15                              ●环境温度：     零下25～＋60℃
●重复性误差：       测量值的±0.1%                              ●相对温度：     5%～95%
●精度等级：        管道式：0.2-0.5%级

选型表

    F0-       10     L      64     0     A1          L                    详述

    F0-                                                      FO系列孔板流量计

    通径        10                                             通径 6-1200mm
                     S                                       组合  一体型
      组合类型
                     L                                       组合  分体型
                            2.5                              耐压：2.5bar
                            64                               耐压：64bar
          耐压等级              100                              耐压：100bar
                           400                               耐压：400bar
                           600                               耐压：600bar
                                   0                         输出方式 0-5V
             输出方式                  1                         输出方式 4-20mA/1-5KHz
                                   2                         输出方式4-20mA
                                          A1                 标准孔板(环室)
                                          A2                 标准孔板(法兰)
                                          A3                 标准孔板(钻孔)
                                          A4                 ISA 1932喷嘴
                                          A5                 长径喷嘴
               结构形式细分                     A6                 文丘利喷嘴
                                          A7                 经典文丘利管
                                          A8                 圆缺孔板
                                          A9                 锥形入口孔板
                                         A10                 1/4圆孔板
                                         A11                 偏心孔板
                    流量范围                             L       具体测量范围请详细标示

订货提示
1.订货时请注明介质流向，介质种类，管径及期望测量区间值。我们可在出厂时帮您完成精确校验。
2.若是黏性介质，请注明黏度，温度及介质种类。
3.若是气体介质，请注明压力（表压/绝压),温度及介质种类。
