德尔塔巴流量计
IP65&IP68
FD系列
原理，结构

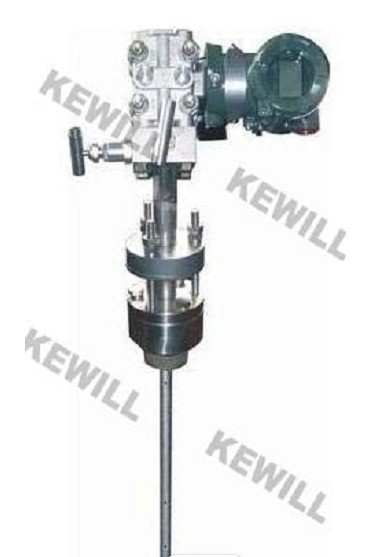

德尔塔巴流量计是运用差压式皮托管的工作原理，插入式的安装方法，设计
生成的一种流量计。均速管德尔塔巴流量计是由检测杆，取压口和导杆组
成，他横穿管道内部与管轴垂直，在检测杆迎流面上设有多个总压检测孔，
分别有总压导压管和静压导压管引出。根据总压与静压的差压值，计算流经
管道的流量
测量原理
均速德尔塔巴流量计采用曲面设计，截面本身是对称的，曲面分为三部分如
（右图），迎面部分为平滑段，使探头平滑地与介质接触，第二部分为加速
段，将介质的流速平均加速三倍，通过增加与介质的接触面，提高迎流段的
压力;第三部分为高低压分界尖峰，突然阻力消失，在探头后面形成低压区，
实际的彩色速谱可以充分的反映介质流速的变化，所以说均速德尔塔巴流量
计探头的设计满足了压损小和差压大的要求。
应用
空气、煤气、烟气、自来水、锅炉给水、含腐溶液、蒸汽等各种气液介质
技术参数
●公称通径（mm） DN8～DN1500
特殊规格可定制 ●供电电源： AC220V、DC24V
●测量精度： ±0.5％～±1.0％ ●防护等级： IP65（特殊订制IP68）
●量程比： 1:10 ●环境温度： 零下100℃～500℃,（特殊定制800℃）
●重复性误差： 测量值的±0.1% ●相对温度： 5%～95%
●耐压等级： 0～25Mpa，（定制40Mpa）
质量流量计算
德尔塔巴的流量计算基本是按照ENISO 5167-1 标准（前DIN952 标准，计算
孔板的方法）中指定的方法计算。具体是下列各计算公式：
其中： Qm : 质量流量， 量纲为kg/s;
ζ: 探头的阻力参数（阻断系数），无量纲；（每个探头有一个值，在
计算报告中）
d：管道的内径，单位为米；dp：差压，实测参数、单位为pa=n/㎡
=kg/s2m
ρB ：运行条件时的介质密度，单位为kg/m3
根据差压、内径、探头自身提供的阻断系数和介质工作密度就可以计算质量
流量。问题是工作密度，可能需要温压补偿，通过查表的方式（ρB =f（t，
P）），或者调用（使用）大多数PLC 或者DCS 中内置的标准计算密度子程序
。对于气体，需要确定具体的膨胀系数
德尔塔巴流量计
IP65&IP68
FD系列
选型表
FD- 8 L A 0 A1 B L 详述
FD- FD系列德尔塔巴流量计
通径 8 通径 8-1500mm
S 气体
介质类型 L 液体
SS 蒸汽
A 不锈钢（1.4571，标准探头）；
B 不锈钢1.4828 （耐高温材料）；
探头材质 C 哈氏C4，Hastelloy C4
D Haynes合金（用于带氧化性的腐蚀介质）
E 指定材料
0 输出方式 0-5V
输出方式 1 输出方式 4-20mA/1-5KHz
2 输出方式4-20mA
A1 插入式法兰连接
A2 插入式螺纹连接
结构形式细分
A3 管道式法兰连接
A4 管道式螺纹连接
A 精度等级0.5级
精度等级
B 精度等级1.0级
流量范围 L 具体测量范围请详细标示
订货提示
1.订货时请注明介质流向，介质种类，管径及期望测量区间值。我们可在出
厂时帮您完成精确校验。
2.若是黏性介质，请注明黏度，温度及介质种类。
3.若是气体介质，请注明压力（表压/绝压),温度及介质种类。
性 能 概 述
FD型
流量计，基础元件为不锈钢或合金。适用介质：空气、煤气、烟气、自来水、锅炉给水、含腐溶液、蒸汽等各种气液介质。最大工作压力40Mpa.介质温
度-100…800℃。电源：DC24 AC220V。保护级别IP68.适用管径8-1500mm
|
