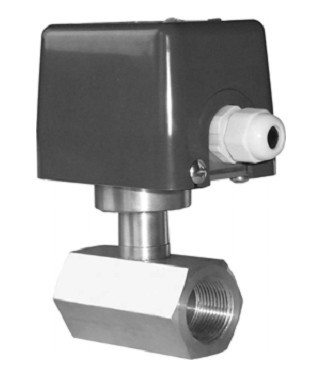

挡片式流量开关
                IP54
                                              FB31系列

原理，结构
机械式流量开关。内置弹簧支撑的档片，当流量达到预制值时，机械结构
触发微动触发开关。

特点
在线式安装，极小的压力损失，良好的重复性，抗污能力，通过旋钮实现
精确的开关设定。机械部分与电子部分安全隔离。

应用
气液两用型，工业自动化/      机械设备/ 空气压缩工业/ 制冷及空调        适用于
直径≤50mm的管道。

参数表一

    管径          接口螺纹                              耐压          可调范围           迟滞            重量
                                   型号
     DN            D                               bar      L/min  （纯水）   L/min  （纯水）       kg

    15       RC 1/2" 锥管螺纹       FB31-015FM1     16 or 50       3…11           1.5

    15       RC 1/2" 锥管螺纹       FB31-015FM2     16 or 50       5…17           2.5

    20       RC 3/4" 锥管螺纹       FB31-020FM1     16 or 50       4.2…18         2

    20       RC 3/4" 锥管螺纹       FB31-020FM2     16 or 50       8.3…37         3

    25        RC 1"  锥管螺纹       FB31-025FM1     16 or 50       5.2…23         2

    25        RC 1" 锥管螺纹        FB31-025FM2     16 or 50       11…48          4
                                                                                           0.85
    32       RC 1 1/4" 锥管螺纹     FB31-032FM1     16 or 50       8.1…39         3

    32       RC 1 1/4" 锥管螺纹     FB31-032FM2     16 or 50       19…90          6

    40       RC 1 1/2" 锥管螺纹     FB31-040FM1     16 or 50       15…69          5

    40       RC 1 1/2" 锥管螺纹     FB31-040FM2     16 or 50      25…111          7

    50        RC2" 锥管螺纹         FB31-050FM1     16 or 50       35…29          6

    50        RC 2" 锥管螺纹        FB31-050FM2     16 or 50      46…125          7

注:以上参数是将开关垂直安装于水平管路,以20℃水为介质测试得出的，

    以上型号示例开关材质为316L不锈钢材质（另有黄铜材质可选）

技术参数                                                      接线图
●设定范围:         详见下表

●重复性:          ±2.5%总量程

●接线方式：         端子接线
●输出:           机械开关 常开＋常闭 (250VAC,3A)

●耐压:            16 bar  （50bar可选）

●平均压力损失:       0.08bar  （流量最大时）

●环境温度:         -25…80℃

●介质温度:         0…90℃ （-30…350℃)
●防护等级:          IP54

●材料:            主体：    316L不锈钢

               过程连接：黄铜合金 & 361L不锈钢

               连接杆：    黄铜合金& 361L不锈钢
               档片：     361L不锈钢                            安装

               密封：     NBR

               外壳：     消防级碳酸聚合物

                                                                  注： 安装位置会影响开关值
