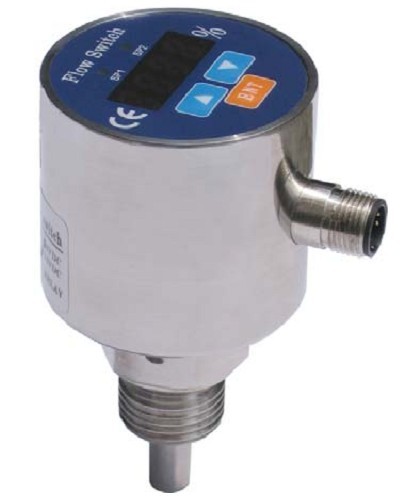

数显型流量监控器
               IP67
                                         FS63系列

原理，结构
    采用热传温差技术，在封闭的探头内放置发热模块及感染模块，探头
的热量传导与被测量介质流速密切相关，当管道内介质以稳定的流速流动
时，感应模块接收到发热模块感测的是一个固定值。当流过探头的流速发
生变化时，感热模块会传出随之变化的温差信号，经过处理器将对应流速
的结果输出。

特点
    无活动部件,免维护,安装方便,一种型号适用多种管径要求.开关量连
续可调,极低的压力损失,超清晰LED数码显示流量百分比，有多种输出功
能可选择。满足不同用户对自动化控制的需求。

应用
    气液两用型，可用于气动和液压系统，可用于循环水、切削液及润滑
油的断流监测，以及泵的空转保护。

技术参数
●设定范围:        3…300cm/s( 水），3…300cm/s  （油）          尺寸图

              200…3000cm/s  （空气）
●开关精度:        ±1~±10cm/s

●信号输出:        PNP，NPN，继电器，两路继电器。

              模拟量（4…20mA）
●供电：          24VDC 、110VAC 、220VAC

●负载：           5A （继电器型）

●空载电流：        最大250mA

●耗损电流：        ＜60mA

●流量指示：        LED清晰数码显示

●设定方式：        双按键设定
●耐压范围:        100bar

●介质温度变化:      ≤4℃/s

●响应时间：        1--10s，典型值2s

●初始化时间:       约8s

●电气保护:        反相，短路，过载保护
●防护等级:        IP67

●介质温度：        -20--80℃

●环境温度：        -20--80℃

●储存温度：        -20--100℃

●接线方式：        M12*1接插件

●材质:          探头： 316L不锈钢

              外壳： 316L不锈钢

●重量：          约0.4kg

●探头长度：        15mm\20mm\按客户要求特殊定制

接线图

       PNP输出                   NPN输出                继电器输出               4…20mA输出
